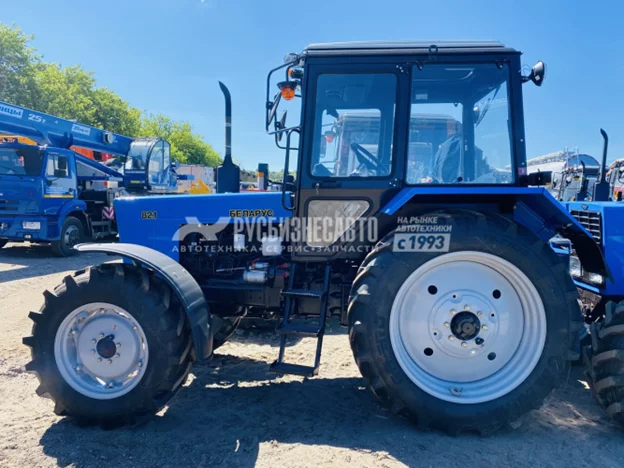

Устройство трактора МТЗ: технические характеристики

В мире сельского и коммунального хозяйства существует особая категория техники, проверенная целыми поколениями. К ней, без сомнения, относятся тракторы Минского тракторного завода — легендарные машины «Беларусь». Для многих предприятий и частных владельцев они стали не просто машинами, а надежными партнерами в работе, символом неприхотливости и высокой производительности.

Понимание устройства трактора «Беларусь» — это ключ к его грамотной эксплуатации, своевременному обслуживанию и, как следствие, многолетней безупречной службе. Информация из этой статьи будет полезна как опытным механизаторам, так и тем, кто только начинает свой путь в освоении сложной, но такой важной техники.

Подробнее о тракторе МТЗ

История легендарного «Беларусь» началась в послевоенную эпоху, когда вся страна была занята масштабной задачей — восстановлением разрушенного сельского хозяйства. В годы войны промышленные мощности были ориентированы на выпуск военной техники, что привело к острому дефициту простых и надежных тракторов.

В рамках решения этой общегосударственной проблемы Минский тракторный завод получил стратегически важное задание — наладить выпуск колесных тракторов для нужд села. Уже в 1949 году предприятие справилось с этой задачей, выпустив первую партию машин под маркой МТЗ, которых в народе почти сразу стали ласково называть «Белорусами».

Постоянно растущий спрос на колесные модели и расширяющийся перечень задач для них стали мощным стимулом для перманентной модернизации конструкции. Инженеры завода последовательно работали над увеличением мощности силовых агрегатов, оптимизацией трансмиссии и повышением общей функциональности техники.

Результатом этого многолетнего пути совершенствования стало появление в 1974 году МТЗ-80/82 — машины, которая по праву считается вершиной инженерной мысли своего времени и эталоном для всего класса. Универсальность новой модели была феноменальной. Она могла работать в паре с более чем 230 видами навесного и прицепного оборудования, что объясняло ее повсеместное применение в самых разных отраслях.

Удачность конструкторских решений и высочайшая надежность сделали МТЗ-80/82 самой массовой машиной тягового класса 1.4 в Советском Союзе. Надежная и продуманная конструкция обеспечила этим тракторам невероятный запас прочности, благодаря чему многие единицы техники, выпущенные десятки лет назад, остаются в строю и успешно эксплуатируются по сей день.

Стоит отметить, что трактор МТЗ‑82 имел несколько модификаций, среди которых модель МТЗ‑82Л, предназначенная для лесного хозяйства. При схожей конструкции между ними существовали различия в комплектации и предназначении. Все модификации серии МТЗ‑82 оснащались электрическим стартером, что отличало их от более ранних моделей, например МТЗ‑50, где двигатель запускался с помощью пускового бензинового мотора.

Также модели МТЗ-80 и МТЗ-82 отличались конструкцией переднего моста. Если на МТЗ-80 использовалась стандартная управляемая балка, то модель МТЗ-82 получила полноценный ведущий мост. Крутящий момент на него передавался через раздаточную коробку, что существенно повышало проходимость трактора в сложных условиях.

Сильные и слабые стороны тракторов «Беларусь»

Как и любая инженерная конструкция, тракторы МТЗ обладают набором преимуществ и недостатков, которые важно учитывать при выборе техники. Многолетний опыт эксплуатации тракторов «Беларусь» в разных условиях позволил сформировать объективную картину.

Главные преимущества:

• Низкая стоимость владения. Затраты на техническое обслуживание и ремонт остаются одним из главных козырей машин МТЗ, которым не могут похвастаться западные аналоги.
• Высокая ремонтопригодность и доступность запчастей. Простота конструкции и налаженная система снабжения делают ремонт быстрым и недорогим. Любой опытный тракторист разберется в устройстве агрегата.
• Надежность и долговечность. Использование прочных материалов в ключевых узлах (редукторах, КПП, валах отбора мощности) обеспечивает работу в самых суровых условиях, от бездорожья до значительных температурных перепадов.
• Универсальность. Продуманная задняя навесная система и ВОМ позволяют агрегатировать трактор с сотнями видов оборудования.
• Топливная экономичность. Проверенная временем конструкция двигателя обеспечивает разумный расход топлива даже при интенсивных нагрузках.

Существующие недостатки:

• Рост цен. В последние годы отмечается заметное увеличение стоимости новых моделей.
• Консервативный дизайн. Внешний вид тракторов эволюционировал незначительно и может считаться устаревшим, хотя на производительность это не влияет.
• Уровень комфорта. В сравнении с современными зарубежными аналогами кабина МТЗ предлагает только базовый уровень комфорта для оператора.
• Невысокое качество сборки. Это выражается в использовании относительно дешевых материалов, некачественной сварке, частых протечках масла.

Для российского рынка, особенно в современных реалиях, трактор «Беларусь» становится оптимальным выбором, поскольку проверенная надежность перевешивает отдельные недостатки.

Технический портрет МТЗ-82

Современная версия трактора «Беларусь» МТЗ-82 сохранила все лучшие черты своей легендарной платформы. В сочетании с соответствием актуальным производственным стандартам это делает его лидером по универсальности и многофункциональности. Технические параметры данной модели наглядно демонстрируют, почему она остается востребованной на протяжении десятилетий.

Свойства силовой установки и общие параметры модели МТЗ-82.1:

• Тяговый класс —1.4.
• Тип привода — полный (4х4).
• Грузоподъемность задней гидронавесной системы — 3,2 тонны.
• Эксплуатационная масса — 4 тонны.
• Двигатель Д-243 —
  • конфигурация — четырехцилиндровый дизель с жидкостным охлаждением;
  • Мощность — 81 л. с. (59,6 кВт);
  • Рабочий объем — 4,75 литра;
  • Система подачи топлива — непосредственный впрыск.
  • Удельный расход топлива при эксплуатационной мощности — 298±5% г/кВт*ч.
  • Масса двигателя — 430 кг.

Параметры трансмиссии и ходовые качества:

• Коробка передач — механическая.
• Количество передач — 18 передних / 4 задних.
• Сцепление — однодисковое, сухое, фрикционного типа.
• Дифференциал заднего моста — с гидравлической блокировкой для повышения проходимости.
• Диапазоны рабочих скоростей —
  • вперед — от 1,9 до 34,3 км/ч;
  • назад — от 4,1 до 9,2 км/ч.

Вспомогательные системы и оснащение:

• Гидравлическая система раздельно-агрегатного типа —
  • рабочее давление — до 20 МПа (200 бар);
  • производительность насоса — 45 л/мин;
  • емкость гидросистемы — 25 литров.
• Колесная база —
  • передние шины — 11,2–20;
  • задние шины — 15,5R38.
• Регулировка колеи —
  • передняя ось — от 1450 до 1990 мм;
  • задняя ось — от 1500 до 2100 мм.
• Топливный бак — 130 литров.

Заложенный с самого начала запас прочности в сочетании с высокими для своего класса эксплуатационными показателями позволяет МТЗ-82 выполнять до 95% всех сельскохозяйственных и коммунальных операций.

Основные узлы и агрегаты МТЗ-82

Конструкция трактора МТЗ-82 представляет собой комплекс взаимосвязанных систем, в который входят обозначенные ниже составляющие.

►Силовой агрегат.

Базовой силовой установкой для трактора МТЗ-82 служит четырехтактный дизель Д-243. Этот двигатель сочетает мощность, надежность и топливную экономичность. Его неразделенная камера сгорания с двухступенчатым впрыском топлива напрямую способствует улучшению динамических характеристик. Сферическая форма камеры дает интенсивное вихревое образование топливно-воздушной смеси и ее эффективное сгорание. Это положительно сказывается на мощности и экономии солярки. Для стабилизации теплового режима в условиях интенсивных нагрузок блок цилиндров выполнен из высокопрочного чугуна.

Работу мотора обеспечивают

• Кривошипно-шатунный механизм (КШМ) — является основным преобразователем энергии. Он трансформирует возвратно-поступательное движение поршней во вращательное движение коленчатого вала, которое и передается на трансмиссию.
• Система газораспределения (ГРМ) — выполняет роль точного дирижера. Она отвечает за своевременный впуск в цилиндры свежего воздуха и выпуск отработавших газов, открывая и закрывая клапаны в строго определенные такты работы двигателя.
• Система смазки — выполняет защитную и охлаждающую функции. Циркулирующее масло под давлением создает защитную пленку на трущихся поверхностях, значительно снижая износ деталей и отводя от них избыточное тепло.
• Система питания — отвечает за бесперебойную подачу отфильтрованного топлива и воздуха, дозируя их в строго определенных пропорциях для приготовления оптимальной смеси.
• Система пуска — обеспечивает первичное вращение коленвала для запуска рабочего цикла двигателя. На современных модификациях это — электрический стартер.

►Трансмиссия.

Трансмиссия трактора МТЗ-82 — это сложный механический комплекс, главная задача которого заключается в преобразовании, распределении и передаче крутящего момента от коленвала двигателя к ведущим колесам и валу отбора мощности (ВОМ). Именно от слаженной работы трансмиссии зависят тяговые характеристики, скорость и маневренность машины. Конструктивно она представляет собой двухпоточную систему, передающую мощность как на задние, так и при необходимости на передние колеса.

Главные компоненты трансмиссии:

• Сцепление. Выполняет роль управляемого сцепного звена между двигателем и коробкой передач. На МТЗ-82 установлено сухое, однодисковое, постоянно замкнутое сцепление. Его основная функция — кратковременное разъединение силового потока для безударного переключения передач и плавного начала движения. Узел объединен в картере с понижающим редуктором и редуктором заднего ВОМ.
• Коробка передач (КП). Механическая, многоступенчатая, обеспечивающая широкий диапазон рабочих скоростей. Базовая схема предлагает 18 передач для движения вперед и 4 — для заднего хода. Основная функция КП — формирование необходимого передаточного числа.
• Раздаточная коробка (для моделей 4х4). Устанавливается с правой стороны КП и отвечает за распределение крутящего момента на передний ведущий мост, обеспечивая полноприводный режим работы.
• Карданная передача. Служит для передачи крутящего момента от раздаточной коробки к переднему ведущему мосту, компенсируя несовпадение осей и изменения взаимного положения агрегатов при работе.
• Ведущие мосты (передний и задний). Принимают крутящий момент и передают его на колеса через конечные передачи (колесные редукторы).
• Дифференциал. Позволяет ведущим колесам одной оси вращаться с разными скоростями при поворотах или движении по неровностям, предотвращая пробуксовку и износ шин. Задний дифференциал оснащен функцией гидравлической блокировки, которая принудительно выравнивает скорости вращения колес для преодоления сложных участков с низким сцеплением.
• Ходоуменьшитель. Опциональный редуктор, устанавливаемый на левой стороне КП. Его назначение — обеспечение движения со сверхмалыми технологическими скоростями, что критически важно для некоторых видов сельскохозяйственных операций.

►Задний мост.

Задний мост МТЗ-82 — это массивный несущий узел трансмиссии, объединяющий в чугунном картере механизмы для передачи крутящего момента на колеса. Спереди к нему крепится коробка передач, а сзади — редуктор заднего ВОМ. Основу силовой передачи составляет главная пара — конические шестерни со спиральными зубьями. Ведущая шестерня связана с валом КП, а ведомая — закреплена на корпусе дифференциала.

Дифференциал — это планетарный механизм, распределяющий крутящий момент между полуосями, позволяя колесам вращаться с разной скоростью на поворотах и неровностях. Для сложных условий мост оснащен системой блокировки дифференциала, которая принудительно синхронизирует вращение обоих колес, повышая проходимость трактора.

►Ходовая часть.

Ходовая часть трактора МТЗ-82 построена по полурамной схеме. Конструктивной особенностью является стальная полурама, состоящая из двух продольных лонжеронов штампованного типа. На этой несущей платформе монтируются ключевые агрегаты — силовая установка, радиатор системы охлаждения и механизм рулевого управления передней осью. Соединение полурамы с продольными балками выполнено болтовым способом, а ее задняя часть взаимодействует с корпусом сцепления через специальные кронштейны, обеспечивая равномерное распределение рабочих нагрузок.

►Гидравлическая система.

Гидравлика МТЗ-82 представляет собой агрегатно-раздельную систему, основное назначение которой — управление навесным и полунавесным оборудованием. Ее работа обеспечивается комплексом узлов, таких как

• шестеренный насос НШ-32;
• золотниковый распределитель;
• силовой и позиционный регулятор;
• гидроцилиндры;
• гидроаккумулятор;
• масляный бак с фильтрами;
• сеть трубопроводов высокого давления.

Основу энергетики системы составляет насос НШ-32 с производительностью 45 л/мин, приводящийся в действие от шестерни вала отбора мощности. Для поддержания стабильной работоспособности гидросистемы требуются применение специальных масел, рекомендованных производителем, и регулярная замена фильтрующих элементов.

►Пневматическая система.

Пневмосистема трактора функционирует от одноцилиндрового компрессора, установленного на двигателе. Создаваемый им сжатый воздух накапливается в стальном ресивере-накопителе. Узел оснащен предохранительным клапаном для аварийного сброса избыточного давления и осушителем для очистки воздуха от влаги. Основная задача системы — обеспечение сжатым воздухом тормозных механизмов прицепов, а также привод различных пневматических вспомогательных устройств.

►Тормозная система.

Тормозной комплекс МТЗ-82 основан на сухих дисковых механизмах, смонтированных на полуосях заднего моста. Управление осуществляется двумя педалями в кабине, позволяющими осуществлять раздельное торможение левым и правым колесом для повышения маневренности. При движении по дорогам общего пользования педали блокируются, создавая единый контур для симметричного замедления. Система интегрирована с пневматическим оборудованием через кран управления, обеспечивающий синхронную работу тормозных камер буксируемого прицепа.

►Электрооборудование.

Электрическая схема МТЗ-82 выполнена по однопроводной технологии — отрицательные клеммы аккумулятора и всех потребителей замыкаются на массу (металлический корпус трактора). Номинальное напряжение бортовой сети составляет 12 В. Электроснабжение обеспечивается генератором переменного тока и свинцово-кислотной аккумуляторной батареей.

►Кабина оператора.

На ранних модификациях трактора МТЗ-82 устанавливалась кабина упрощенной конструкции. Ее ключевыми преимуществами считались малый вес, простая технология изготовления и компактность. Это позволяло проводить демонтаж и ремонт силами сельских мастерских прямо в полевых условиях. Однако эксплуатационный комфорт в таких кабинах оставлял желать лучшего, что вызывало нарекания у механизаторов.

К основным недостаткам первоначального исполнения относились

• отсутствие внутренней отделки и термоизоляции;
• недостаточный уровень шумопоглощения;
• низкая эффективность защиты от пыли;
• ограниченная площадь остекления;
• отсутствие штатного отопителя;
• ненадежная компоновка электропроводки приборной панели.

С середины 1980-х годов предприятие начало серийный выпуск моделей с модернизированной кабиной увеличенного объема. Конструктивные улучшения позволили существенно повысить эргономику рабочего места, что положительно отразилось на производительности труда и снизило утомляемость операторов.

►Колеса и приводы.

Конструкция трансмиссии МТЗ-82 обеспечивает высокую проходимость за счет полного привода (4х4) и специализированных мостов. Задний мост оснащен дифференциалом с гидравлической блокировкой, которая может активироваться вручную оператором. Передний ведущий мост получает крутящий момент через карданный вал от раздаточной коробки и имеет конический самоблокирующийся дифференциал, улучшающий сцепление на сложных участках.

Колесная формула трактора использует шины разной размерности. На переднюю ось устанавливаются покрышки 11,2–20, а на заднюю — более крупные 15,5R38. Все колеса оснащены развитым рисунком протектора с грунтозацепами, что обеспечивает уверенное сцепление с почвой и повышенную проходимость в полевых условиях и на бездорожье.

Навесное оборудование для МТЗ

Универсальность трактора МТЗ-82 обеспечивает его интеграция со специальным навесным оборудованием. Это превращает базовую машину в многофункциональный комплекс для различных отраслей.

Сельскохозяйственный сектор.

• Обработка почвы — плуги, бороны, культиваторы, рыхлители.
• Посев и посадка — сеялки, картофелесажалки.
• Уход за растениями — окучники, опрыскиватели.
• Заготовка кормов — косилки, грабли-ворошилки, пресс-подборщики.
• Транспортировка — прицепы различной грузоподъемности.
• Внесение удобрений — разбрасыватели минеральных и органических удобрений.

Коммунальная и строительная сфера.

• Землеройные работы — экскаваторные установки, бульдозерные отвалы.
• Погрузочные операции — фронтальные погрузчики.
• Дорожные работы — буровые установки, гидромолоты.
• Коммунальное обслуживание — подметально-уборочные машины, снегоочистительное оборудование.
• Специальные работы — вакуумные пылесосы, разбрасыватели песко-соляной смеси.

Лесное хозяйство.

• Заготовка древесины — бревнозахваты.
• Погрузка леса — специализированные погрузчики.
• Транспортировка — лесовозные прицепы.

Широкая номенклатура навесного оборудования делает МТЗ-82 оптимальным решением для предприятий, требующих многофункциональной техники с возможностью быстрой замены рабочих элементов в зависимости от сезона и выполняемых задач.

Модификации модели МТЗ-82

Универсальная конструкция трактора МТЗ-82 позволила создать на его базе целое семейство специализированных модификаций, адаптированных для работы в различных условиях.

Ключевые версии:

• МТЗ-82.1 — отличалась увеличенной кабиной с улучшенной эргономикой и упрощенной схемой переключения передач. Электрическая система этой модели считалась наиболее надежной в линейке.
• МТЗ-82Р — специализированная версия для работы на рисовых чеках. Перечень особенностей включал доработанное сцепление и трансмиссию, настроенные для эффективной работы в условиях повышенной влажности.
• МТЗ-82Н — модель для работы на склонах до 8°. Комплектовалась модернизированным ВОМ, колесами уменьшенного диаметра и усиленной системой охлаждения для обеспечения устойчивости и надежности.
• МТЗ-82К — горная модификация для работы с прицепами. Отличалась смещенным центром тяжести, усиленным задним мостом и мощной аккумуляторной батареей для работы в сложных условиях.

Несмотря на появление новых модификаций, базовая модель остается эталоном надежности в своем классе. Большинство неисправностей связано с естественным износом или нарушением правил эксплуатации, а доступность оригинальных запчастей обеспечивает быстрый и экономичный ремонт.
