Современные экскаваторы: принцип работы и особенности устройства

Современные экскаваторы: принцип работы и особенности устройства
Экскаватор — землеройная машина для выемки и отвала грунта, которая во много раз упростила дорожные, строительные работы и добычу полезных ископаемых.
21.05.2021

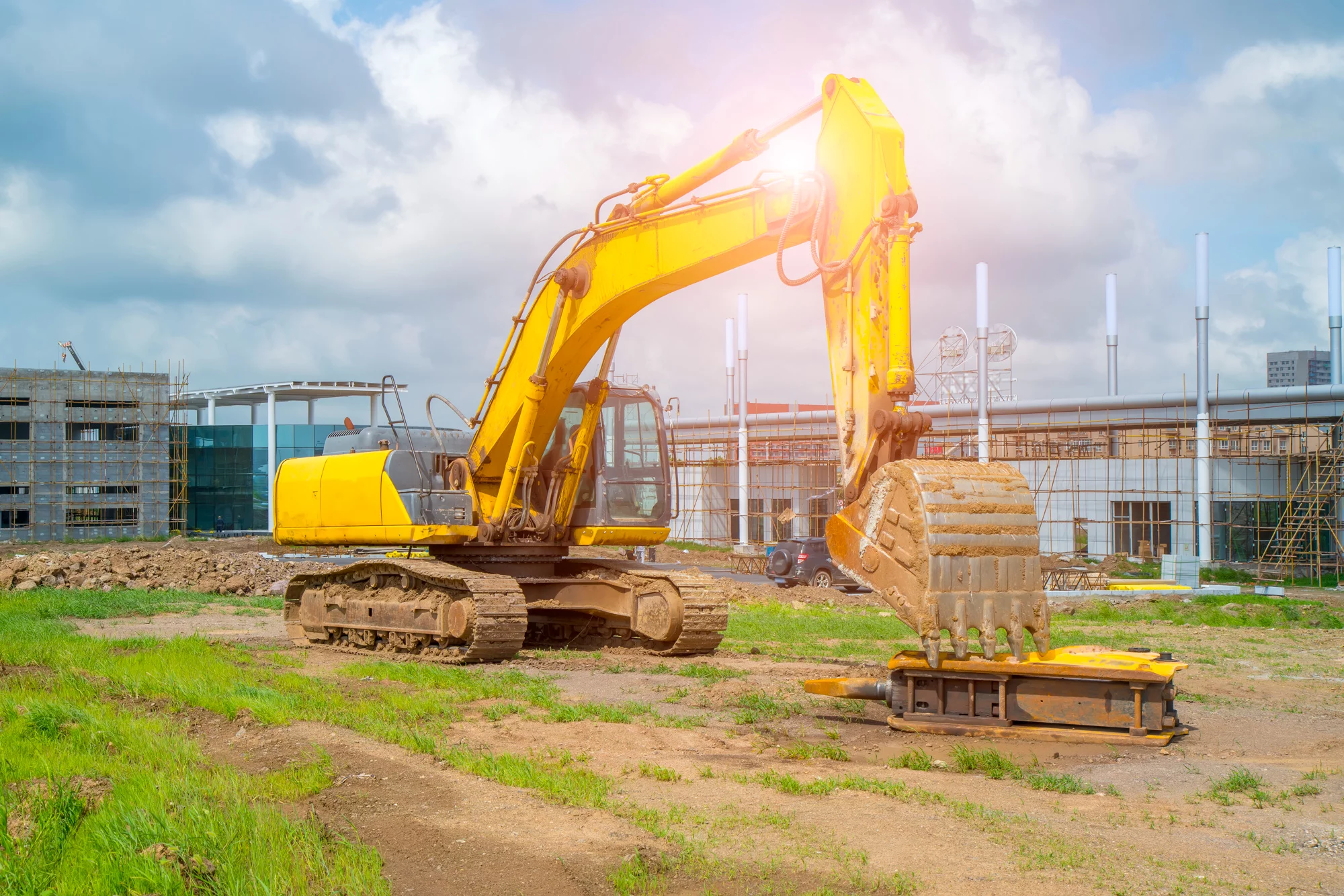

Изображение к статье Изображение к статье о спецтехнике

Экскаватор — землеройная машина для выемки и отвала грунта, которая во много раз упростила дорожные, строительные работы и добычу полезных ископаемых.

Интересно знать! В первой половине 19 века было подсчитано, что экскаваторы на паровой тяге заменяют собой труд 100 человек. С тех пор производительность техники выросла во много раз. Так, карьерный экскаватор с собственной эксплуатационной массой в 3500 тон имеет ежесуточную плановую норму выработки угля в 25000 тон.

Назначение экскаваторов

По назначению экскаваторы делятся на группы:

  • Дорожно-строительные.
  • Универсальные.
  • Вскрышные.
  • Подземные.
  • Карьерные.

Восстановленная техника наряду с новой успешно решает как дорожно-строительные, так и другие задачи по выемке и перемещению грунта.

Когда экономически н оправданно приобретение новой техники, предприятия рассматривают машины с наработкой. Ресурс экскаваторов измеряется в моточасах до капитального ремонта, а технический сервис состоит из плановых ремонтов и обслуживаний. Так, универсальный одноковшовой экскаватор с наработкой после технических процедур по восстановлению и замене изношенных узлов и деталей в специализированном сервисе полностью готов к эксплуатации на объектах заказчика.

Экскаватор

Н2: Классификация экскаваторов

Землеройная техника разделяется по ряду признаков, среди которых габариты, мощность, тип шасси и др. Основная характеристика экскаватора — это его эксплуатационная масса. Чем больше масса — тем больше полезной работы может совершить техника за единицу времени.

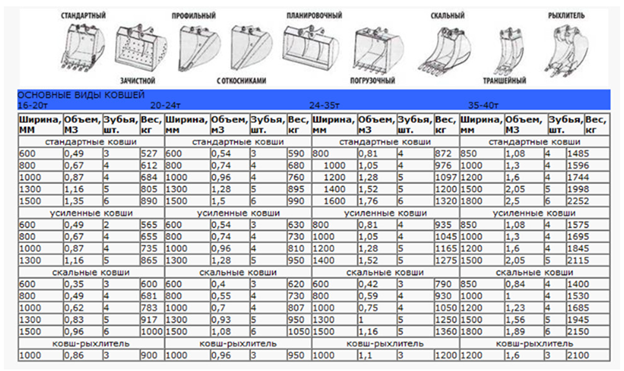

Таблица 1 Основные виды ковшей

Размеры основных видов ковшей

Таблица 2 Классификация одноковшовых экскаваторов по массе

Классификация одноковшовых экскаваторов по массе

По типу работы машины бывают циклические и непрерывного действия. Циклические экскаваторы обычно оборудованы одним ковшом и предназначены для широкого спектра работ: копания траншей, расчистки и планирования территорий, строительства и дорожных работ.

Экскаваторы непрерывного действия — это многоковшовая техника, которая способна одновременно выполнять выемку породы и транспортировать ее к месту отвала благодаря круговой схеме работы ковшей.

Траншейный экскаватор

Траншейный экскаватор на тракторной базе используется для прокладки электрокабелей и других коммуникаций. Этой машиной удобно прокладывать траншеи и канавы с заданной шириной и глубинной.

Как устроен экскаватор

На примере одноковшового экскаватора на пневмоколесном ходу рассмотрим устройство этой спецтехники, которая состоит из таких основных частей:

  • Опорно-поворотное устройство.
  • Пневмоколесное ходовое устройство.
  • Выносная опора.
  • Поворотная платформа.
  • Силовая установка.
  • Гидроцилиндры стрелы, рукояти, ковша.
  • Стрела.
  • Рукоять.
  • Ковш.
  • Кабина машиниста.
  • Бульдозерный отвал.

Экскаватор

Опорно-поворотное устройство

Опорно-поворотное устройство экскаватора позволяет платформе машины совершать полный оборот в обе стороны вокруг вертикальной оси. К прочности и надежности этого механизма предъявляются повышенные требования, поскольку он воспринимает не только собственный вес платформы с оборудованием, но также и ветровые нагрузки, и толчки во время копания.

В современных моделях экскаваторов широкое распространение получили опорно-поворотные устройства на базе опорно-поворотных кругов с шариками или роликами в виде тел качения. Такая конструкция стала использоваться вместо каткового устройства и благодаря отсутствию в ней центральной центрирующей цапфы, уменьшена масса, снижено сопротивление повороту, упрощено обслуживание и т.д.

Гидросистема

В гидросистему экскаватора входит комплект узлов, деталей и агрегатов, в том числе и таких:

  • Сдвоенная регулируемая помпа с суммирующей регулировкой мощности.
  • Клапанный блок.
  • Распределительная аппаратура.
  • Гидравлический мотор.
  • Гидроцилиндры.
  • Фильтры.
  • Бак.
  • Гидролинии.
  • Соединители, фитинги, крепеж.

Крутящий момент от силовой установки экскаватора передается на вал гидронасоса и преобразуется в гидравлическую энергию, которая через клапана управления приводит в движения цилиндры стрелы, рукояти и ковша машины.

Ходовая часть

Экскаваторы с пневмоколесной ходовой имеют лучшую маневренность, чем техника на гусеничном шасси. По проходимости и преодолению уклонов, и неровностей почвы гусеничная ходовая имеет преимущества перед пневмоколесным шасси.

Ходовая часть пневмоколесного экскаватора является базой для поворотной платформы с двигателем и рабочим механизмом и состоит в том числе из таких частей:

  • Несущей рамы.
  • Карданного вала.
  • Коробки передач.
  • Откидные опоры.
  • Передний и задний мост.
  • Отвал.
  • Колеса.

В движение экскаватор приводится с помощью гидравлической системы и гидромотора на раме. Передняя ось оснащена поворотным механизмом, а шасси комплектуется рабочей и стояночной тормозной системой.

Шасси гусеничного экскаватора выполнено в виде рамы, в средней части которой находится опора с зубчатым венцом. В нее входят в том числе такие элементы:

  • Привод.
  • Гидравлическое оборудование.
  • Гусеницы.
  • Направляющие и опорные катки.
  • Механизм натяжения гусениц.
  • Левый и правый закрывающие кожухи.

Направление движения гусеничного экскаватора изменяется благодаря стопору одной из гусениц, привод на которые идет от гидромотора через многоступенчатый редуктор.

Электросхема

Электросхема дизельного экскаватора состоит преимущественно из системы пуска мотора, освещения и оповещения. Основные элементы, которые входят в электрооборудование дизельной землеройной техники на примере экскаватора Э-652А:

  • Генератор.
  • Блок предохранителей.
  • Мотор вентилятора.
  • Стартер.
  • АКБ.
  • Амперметр.
  • Выпрямитель.
  • Передние, задние фонари.

Принцип работы экскаватора

Силовая установка дизельного экскаватора создает крутящий момент, который через механический привод, гидравлические линии, гидронасосы и гидромотор приводит в действие ходовую, поворотную платформу и рабочие гидроцилиндры машины на стреле, рукояти и ковше. Энергия сгорания дизельного топлива преобразуется в поступательное движение гидравлической жидкости, которая, выполнив свою роботу, перетекает назад в гидравлический бак через клапан в гидролинии.

Зная особенности устройства, виды и характеристики экскаваторов, можно выбрать машину, которая решит производственные задачи предприятия и увеличит круг выполняемых ими работ благодаря широкому наименованию навесного оборудования для различных операций.
